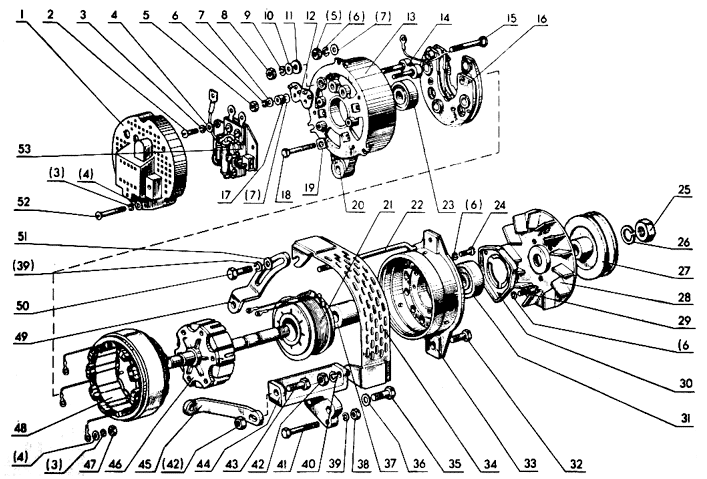

2 | 1 | 46.3701001 | 1 | Крышка регулирующего устройства |
3 | 2 | 001300-17 | 3 | Винт М4-6gх12 ОСТ 37001.127-81 |
4 | 3 | 7 | Шайба 4Л ОСТ 37.001.115-75 | |
5 | 4 | 002500-01 | 9 | Шайба 4Л ОСТ 37.001.144-75 |
6 | 5 | 002100-02 | 7 | Гайка М6-7Н ОСТ 37.001.124-75 |
7 | 6 | 13 | Шайба 5Л ОСТ 37.001.115-75 | |
8 | 7 | 002500-03 | 7 | Шайба 5 01 016 ГОСТ 11371-78 |
9 | 8 | 002100-03 | 3 | Гайка М6-6Н ОСТ 37.001.124-75 |
10 | 9 | 3 | Шайба 6Л ОСТ 37.001.115-75 | |
11 | 10 | 002500-05 | 2 | Шайба 6 01 16 ГОСТ 10450-78 |
12 | 11 | 46.3701017 | 1 | Шайба изоляционная |
13 | 12 | 46.3701013 | 1 | Изолятор |
14 | 13 | 46.,701300 | 1 | Крышка задняя |
15 | 14 | 46.3701020 | 1 | Панель выводов |
16 | 15 | 46.3701015 | 1 | Болт М6х53 |
17 | 16 | ЖГИК.435111.003 | 1 | Выпрямитель |
18 | 17 | 46.3701018 | 1 | Втулка распорная |
19 | 18 | 46.3701008 | 3 | Болт М4х27,5 |
20 | 19 | 46.3701011 | 3 | Изолятор фазный |
21 | 20 | 46.3701081 | 1 | Втулка разрезная |
22 | 21 | 46.3701060 | 1 | Катушка возбуждения |
23 | 22 | 46.3701080 | 3 | Болт стяжной |
24 | 23 | 1 | Шарикоподшипник 6-180502 К1С9 ТУ 4533-76 | |
25 | 24 | 001300-05 | 2 | Винт М5-gх14,5 ОСТ 37001.127-81 |
26 | 25 | 002100-07 | 1 | Гайка М16х1,5-6Н.5А.019 ГОСТ 5929-70 |
27 | 26 | 1 | Шайба 16Л 65Г 016 ГОСТ 6402-70 | |
28 | 27 | 464.3701051 | 1 | Шкив (одноручьевой) |
29 | 28 | 46.3701003 | 1 | Вентилятор |
30 | 29 | 001300-13 | 3 | Винт М5-6gх26 ОСТ 37001.127-81 |
31 | 30 | 46.3701007 | 1 | Крышка подшипника |
32 | 31 | 1 | Шарикоподшипник 6-180503 К1С9 ТУ 4533-76 | |
33 | 32 | 1 | Болт М10-6gx30.88.35.019 ГОСТ 7796-70 | |
34 | 33 | 46.3701400 | 1 | Крышка передняя |
36 | 35 | 2 | Болт М12-6gx35.88.35.019 ГОСТ 7796-70 | |
37 | 36 | 245-3701069 | 2 | Шайба |
38 | 37 | 46.3701005 | 1 | Втулка ротора |
39 | 38 | 1 | Гайка М8-6Н.6.019 ГОСТ 6915-70 | |
40 | 39 | 1 | Шайба 8 65Г 016 ГОСТ 6402-70 | |
41 | 40 | 1 | Шайба 10 65Г 016 ГОСТ 6402-70 | |
42 | 41 | 1 | Болт М8-6gx100.88.35.019 ГОСТ 7795-70 | |
43 | 42 | 3 | Гайка М10-6Н.6.019. ГОСТ 5915-70 | |
44 | 43 | 1 | Болт М10-6gx55.88.35.019 ГОСТ 7795-70 | |
45 | 44 | 240-3701056-Б | 1 | Кронштейн генератора |
46 | 45 | 240-3701068-Б | 1 | Растяжка |
47 | 46 | 46.3701200 | 1 | Ротор |
48 | 47 | 002100-09 | 3 | Гайка М4-6Н ОСТ 37001.124-55 |
49 | 48 | 46.3701100 | 1 | Статор |
50 | 49 | 240-370063 | 1 | планка |
51 | 50 | 1 | Болт М8-6gx25.88.35.019 ГОСТ 7796-70 | |
52 | 51 | 50-1002073 | 1 | Шайба упорная |
53 | 52 | 46.3701009 | 3 | Винт М8х28 |
54 | 53 | ЖГИК 435315002 | 1 | Регулирующее устройство |
