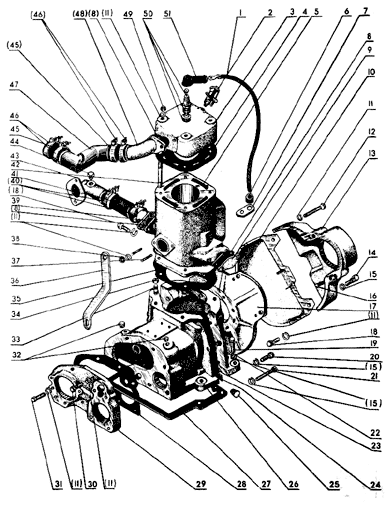

1 | Д24.с01-5 | 1 | Двигатель П-10УД в сборе (1-18, 20-26, 28-35, 37, 42, 48-51 рис.112, 52-81 рис.113, 82-87 рис.114, 1-33 рис. 115) | |
2 | 75.24.с08 | 1 | Цилиндр в сборе (5, 37, 42) | |
3 | 75.24.014-1 | 1 | Картер в сборе (15, 21, 23, 24, 26) | |
4 | 75.24.с32-1 | 1 | Кожух маховика в сборе (10, 13-16) | |
5 | 1 | Д24.079 | 1 | Провод |
6 | 2 | Д24.с09-В | 1 | Краник |
7 | 3 | Д24.033-Б | 1 | Головка цилиндра |
8 | 4 | Д24.с18-А | 1 | Прокладка |
9 | 5 | 350.01.040.00 | 1 | Цилиндр |
10 | 6 | Д24.123 | 1 | Втулка |
11 | 7 | Д24.122-А | 1 | Планка |
12 | 8 | Д24.093 | 4 | Прокладка |
13 | 9 | Д24.205 | 1 | Заглушка |
14 | 10 | 75.24.112-2 | 1 | Кожух (передний) |
15 | 11 | 15 | Шайба 8 65Г 06 ГОСТ 6402-70 | |
16 | 12 | 3 | Болт М8-6gх65.88.35.019 ГОСТ 779-70 | |
17 | 13 | 75.24.111-4 | 1 | Кожух (задний) |
18 | 14 | 75.24.113 | 2 | Болт |
19 | 15 | 9 | Шайба 10 65Г 06 ГОСТ 6402-70 | |
20 | 16 | 2 | Штифт 8С3х15 ГОСТ 3128-70 | |
21 | 17 | 75.24.109-4 | 1 | Плита |
22 | 18 | 11 | Болт М8-6gx20.88.35.019 ГОСТ 7796-70 | |
23 | 19 | 4 | Болт М12-6gх40.88.35.019 ГОСТ 7796-70 | |
24 | 20 | 4 | Болт М8-6gx28.88.35.019 ГОСТ 7796-70 | |
25 | 21 | 4 | Болт М10-6gx60.88.35.019 ГОСТ 7795-70 | |
26 | 22 | 4 | Шайба 12 65Г 06 ГОСТ 6402-70 | |
27 | 23 | 75.24.102-1 | 1 | Картер (задний) |
28 | 24 | Д24-001-Г | 1 | Прокладка |
29 | 25 | 50-1015552 | 2 | Пробка КГ-1/8" ГОСТ 12720-67 |
30 | 26 | Д24.073 | 1 | Картер (передний) |
31 | 27 | Д24.072.А | 1 | Прокладка |
32 | 28 | 1 | Прокладка | |
33 | 29 | 1 | Плита | |
34 | 30 | 7 | Болт М8-6gx25.88.35.019 ГОСТ 7796-70 | |
35 | 31 | 1 | Болт М8-6gx35.88.35.019 ГОСТ 7796-70 | |
36 | 32 | 2 | Пробка КГ-1/4" ГОСТ 12720-67 | |
37 | 33 | 4 | Шпилька БМ10 1,85ТО/1,6Н х 25 12/18 66 ГОСТ 11765-66 | |
38 | 34 | 4 | Гайка М10.6 ГОСТ 5916-70 | |
39 | 35 | Д24.146 | 1 | Прокладка |
40 | 36 | 350.01.013.20 | 1 | Кронштейн |
41 | 37 | 2 | Шпилька БМ18 ТО/2Н х 20 10/16 66 ГОСТ 11765-66 | |
42 | 38 | 4 | Гайка М8.6 ГОСТ 5916-70 | |
43 | 39 | Д24.101 | 1 | Патрубок |
44 | 40 | ХС-41-П29 | 3 | Хомут |
45 | 41 | 1 | Рукав-деталь 34-42, 5-60-1,5 ТУ 38.005.6107-75 | |
46 | 42 | Д24.081 | 4 | Шпилька |
47 | 43 | 240-1015597 | 1 | Патрубок |
48 | 44 | 1 | Пробка КГ-3/8" ГОСТ 12720-67 | |
49 | 45 | 2 | Рукав-деталь 38-46, 5-60-2 ТУ 38.005.6107-75 | |
50 | 46 | ХС-46-П29 | 4 | Хомут |
51 | 47 | 50-1015590-Б | 1 | Труба |
52 | 48 | 50-1015592-Б | 1 | Патрубок |
53 | 49 | Д24-082 | 4 | Гайка |
54 | 50 | Г-СН200-3707010-Г4 | 1 | Свеча СН-200 (А10Н) |
55 | 51 | 54.24.445-Б | 1 | Наконечник |
