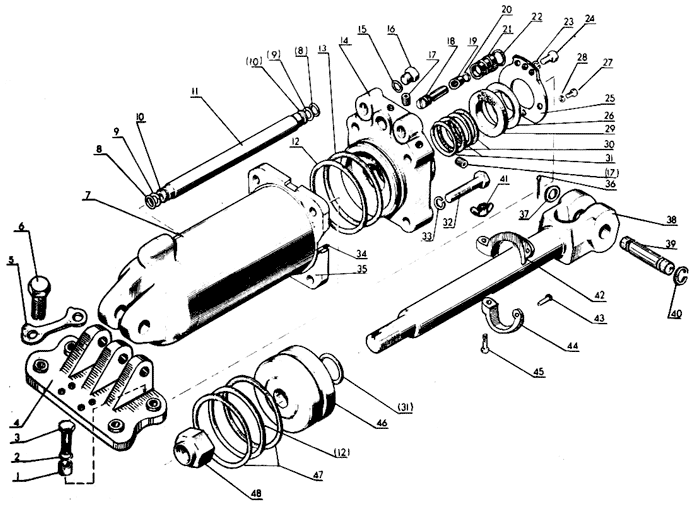

1 | Ц100х200-3 | 1 | Цилиндр | |
2 | 1 | 70-4605041 | 2 | Втулка |
3 | 2 | 2 | Шайба 20.01.019 ГОСТ 11371-78 | |
4 | 3 | 70-4605036-01 | 2 | Болт |
5 | 4 | 70-4605017-А | 1 | Кронштейн |
6 | 5 | 70-4605034 | 2 | Пластина |
7 | 6 | 70-4605036 | 2 | Болт |
8 | 7 | Ц100х200.007-01 | 1 | Корпус цилиндра |
9 | 8 | 2 | Кольцо 016-021-30-2-3 ГОСТ 9833-73 | |
10 | 9 | Ц100х200.053 | 2 | Кольцо защитное |
11 | 10 | Ц90-1212027 | 2 | Шайба |
12 | 11 | Ц100х200.026 | 1 | Маслопровод |
13 | 12 | Ц100-1313043 | 2 | Кольцо |
14 | 13 | Ц100-1313042 | 1 | Кольцо защитное |
15 | 14 | Ц100х200.021-01 | 1 | Крышка |
16 | 15 | 2 | Кольцо 018-022-25-2-2 ГОСТ 9833-73 | |
17 | 16 | Ц50х160.061 | 2 | Заглушка |
18 | 17 | Ц90-1212056 | 2 | Заглушка 1/4" |
19 | 18 | Ц90-1212004А | 1 | Клапан с уплотнением |
20 | 19 | Ц90-1212034 | 1 | Втулка |
21 | 20 | Ц90-1212047 | 1 | Кольцо |
22 | 21 | Ц90-1212033А | 1 | Корпус клапана |
23 | 22 | Ц90-1212046 | 1 | Кольцо |
24 | 23 | 2 | Шайба 8Т 65Г ГОСТ 6402-70 | |
25 | 24 | 2 | Болт М8-6gx16.88.019 ГОСТ 7796-70 | |
26 | 25 | Ц100х200.035А | 1 | Крышка чистиков |
27 | 26 | Ц80х200.036 | 1 | Скребок |
28 | 27 | 3 | Болт М6gх14.88.35.019 ГОСТ 7796-70 | |
29 | 28 | 4 | Шайба 6Т 65Г ГОСТ 6402-70 | |
30 | 29 | Ц80х200.037 | 1 | Манжета |
31 | 30 | Ц100х200.056 | 2 | Кольцо |
32 | 31 | Й110-1414044 | 2 | Кольцо |
33 | 32 | 4 | Болт М16-6gx80.88.35.019 ГОСТ 7796-70 | |
34 | 33 | 4 | Шайба 16Т 65Г ГОСТ 6402-70 | |
35 | 34 | Ц100х200.065 | 1 | Кольцо стопорное |
36 | 35 | Ц100х200.025-1 | 1 | Фланец |
37 | 36 | 1 | Шплинт 5х36 ГОСТ 397-79 | |
38 | 37 | 70-4619042 | 1 | Шайба |
39 | 38 | Ц100х200.003-1 | 1 | Шток |
40 | 39 | Ц90-1212037М | 1 | Палец |
41 | 40 | 50-3406022 | 1 | Кольцо |
42 | 41 | Ц90-122031-А | 1 | Гайка-барашек |
43 | 42 | Ц110-1414028-Б | 1 | Упор |
44 | 43 | Ц90-1212030 | 1 | Палец упора |
45 | 44 | Ц110-1414029-Б | 1 | Полукольцо упора |
46 | 45 | 1 | Болт М6-6gх35.88.35.019 ГОСТ 7796-70 | |
47 | 46 | Ц100-133023Г | 1 | Поршень |
48 | 47 | Ц100х200.055 | 2 | Кольцо |
49 | 48 | Ц100х200.064 | 1 | Гайка |
