| № | Количество | Номер по каталогу | Наименование |
|---|
| 1 | 1 | 240-1002012-Б2 | Блок цилиндров (чугун) |
| 1 | 1 | 240-1002012-Г2 | Блок цилиндров (раздел гол) (чугун) |
| 2 | 1 | 240-1111557 | Ввертыш трубки подвода масла (сталь) |
| 3 | 4 | 312482-П34 | Шайба (медь) |
| 4 | 2 | 310122-П2 | Болт М10*1 (сталь) |
| 5 | 1 | 240-1111614 | трубка подвода масла к топливному насосу |
| 6 | 1 | 240-1111620 | трубка отвода масла от топлисного насоса |
| 7 | 2 | 310096-П2 | Болт М14*1,5 крпления трубки отвода масла (сталь) |
| 8 | 4 | 312326-П34 | Шайба (медь) |
| 9 | 6 | 200276-П29 | Болт М8*85 крепления топливного насоса высокого давления (сталь) |
| 10 | 6 | 312356-П29 | Шайба (сталь) |
| 11 | 1 | 204-1009061 | Гайка соединительная (сталь) |
| 12 | 1 | 240-1002240 | Втулка упорная (сталь) |
| 13 | 1 | 240-1002224-Б | Трубка сливная (сталь) |
| 14 | 4 | 236-1011296 | Прокладка (паронит) |
| 15 | 4 | 240-1002402 | Заглушка водяного канала (сталь) |
| 16 | 19 | 252135-П2 | шайба пружинная (сталь) |
| 17 | 16 | 201454-П29 | Болт М8*16 (сталь) |
| 21 | 8 | 252134-П2 | Шайба пружинная (сталь) |
| 25 | 1 | 240-1002265-А2 | Прокладка передней крышки (паронит) |
| 26 | 14 | 252136-П2 | Шайба пружинная (сталь) |
| 27 | 10 | 200320-П29 | Болт М10*55 (сталь) |
| 28 | 1 | 240Б-1002260-Б | Крышка блока передняя |
| 29 | 4 | 200326-П29 | Болт М10*85 (сталь) |
| 30 | 1 | 240-1002333 | Указатель угла опережения впрыска топлива (сталь) |
| 31 | 2 | 240-3813856 | Прокладка (паронит) |
| 32 | 8 | 250508-П29 | Гайка (сталь) |
| 33 | 2 | 240-1002271-А | Крышка смотрового люка (алюминевый сплав) |
| 34 | 3 | 201458-П29 | Болт М8*25 (сталь) |
| 35 | 1 | 240-1002503-Б2 | Крышка люка водяного канала (алюминевый сплав) |
| 36 | 1 | 240-1002504-Б | Прокладка (паронит) |
| № | Количество | Номер по каталогу | Наименование |
|---|
| 1 | 4 | 240-1003013-Д | Головка цилиндров со втулками в сб. |
| 2 | 12 | 240-1003340-Б | Прокладка боковой крышки (паронит) |
| 3 | 12 | 240-1003336-Б2 | Крышка головки цилиндра боковая (алюминевый сплав) |
| 4 | 36 | 201457-П29 | Болт М8*22 (сталь) |
| 5 | 36 | 252135-П2 | шайба пружинная (сталь) |
| 6 | 44 | 240-1003017-В | Шпилька крепления головки цилиндров (сталь) |
| 7 | 56 | 312315-П2 | Шайба (сталь) |
| 8 | 56 | 311445-П5 | Гайка (сталь) |
| 9 | 24 | 236-1007032-Б | Втулка клапана направляющая (металлокерамика) |
| 10 | 12 | 236-1007262 | Манжета уплотнительная впускного клапана |
| 11 | 12 | 240-1003019 | Шпилька крепления головки цилиндров (сталь) |
| 12 | 4 | 240-1003270 | Прокладка крышки головки цилиндров (резина) |
| 3 | 240-1003250 | Крышка головки цилиндров в сб |
| 1 | 240-1003256 | Крышка головки цилиндров в сб |
| 13 | 3 | 240-1003264 | Крышка головки цилиндров (алюминевый сплав) |
| 14 | 12 | 240-1003318-Б | Кольцо упорное (сталь) |
| 15 | 12 | 240-1003278 | Прокладка (фибра) |
| 16 | 12 | 240-1003272 | Гайка крышки головки цилиндров |
| 17 | 12 | 240-1003274 | Шпилька крепления крышки головки цилиндров, стойки оси коромысел и скобы форсунки (сталь) |
| 18 | 8 | 314656-П29 | Ниппель (сталь) |
| 19 | 12 | 236-1003113 | Гайка стакана форсунки (латунь) |
| 20 | 12 | 236-1003112-В | Стакан форсунки (латунь) |
| 21 | 12 | 236-1003114-В2 | Кольцо уплотнительное (резина) |
| 22 | 12 | 312472-П | Шайба стакана форсунки (медь) |
| 23 | 4 | 240-1003210-А5 | Прокладка головки цилиндров |
| 24 | 2 | 312482-П34 | Шайба плоская (медь) |
| 25 | 2 | 310219-П29 | Болт-пробка М10*1*14 (сталь) |
| 26 | 12 | 236-1003110-В3 | Седло выпускного клапана (чугун) |
| 27 | 12 | 236-1003108-Б | Седло впускного клапана (чугун) |
| 28 | 4 | 236-1003330 | Рым-болт (сталь) |
| 29 | 12 | - | Кольцо Ф-4 (фторопласт) |
| № | Количество | Номер по каталогу | Наименование |
|---|
| 12 | 240-1004010-Б | Поршеньс шатуном и кольцами в сб. |
| 1 | 12 | 236-1004063-Б2 | Болт крышки шатуна длинный (сталь0 |
| 2 | 12 | 236-1004062-Б2 | Болт крышки шатуна короткий (сталь) |
| 3 | 12 | | Кольцо 150-155-25-2 (резина) для двигателей с индивидуальными головками |
| 4 | 12 | 236-1002023 | Кольцо уплотнительное нижнее (резина) |
| 5 | 12 | 236-1002024-А | Кольцо уплотнительное верхнее (резина) |
| 6 | 12 | 236-1002040 | Кольцо антикавитационное (резина) |
| 7 | 12 | 236-1002021-А | Гильза цилиндра для двигателей с индивидуальными головками |
| 7 | 12 | 240-1002021-Б | Гильза цилиндра |
| 8 | 12 | 236-1004015-Д | Поршень (алюминий) |
| 9 | 12 | 236-1004020 | Палец поршневой (сталь) |
| 10 | 22 | 236-1004022-Б | Кольцо поршневого пальца стопорное (сталь) |
| 11 | 12 | 236-1004002-А3 | Кольца поршневые, комплект на один поршень |
| 12 | 12 | 236-1004038-В | Расширитель маслосъемного кольца |
| 12 | 236-1004034 | Кольцо поршневое маслосъемное с расширителем в сб. |
| 13 | 12 | 236-1004035-В | Кольцо поршневое маслосъемное (чугун) |
| 14 | 12 | 236-1004025-В | Кольцо поршневое компрессионное (чугун) |
| 15 | 12 | 236-1004032-А3 | Кольцо поршневое компрессионное второе (чугун) |
| 16 | 12 | 236-1004030-А2 | Кольцо поршневое компрессионное (чугун) |
| 17 | 12 | 236-1004052-Б2 | Втулка шатуна (бронза) |
| 18 | 12 | 240-1004045-В | Шатун в сб. |
| 19 | 24 | 236-1004058-В | Вкладыш нижней головки шатуна (сталь-бронза) |
| 12 | 236-1004008-Б | Гильза с поршнем, уплотнительными и антикавитационными кольцами, комплект |
| 12 | 240-1004008 | Гильза с поршнем, уплотнительными и антикавитационными кольцами, комплект для двигателей с индивидуальными головками |
| № | Количество | Номер по каталогу | Наименование |
|---|
| 1 | 1 | 240-1000107-Б5 | Вал коленчатый, вкладыши, подшипники (комплект) |
| 2 | 1 | 240-1005042-Б | Маслоотражатель задний (сталь) |
| 3 | 1 | 240-1005030-Б2 | Шестерня распределительная коленчатого вала (сталь) |
| 4 | 1 | 314131-П2 | Шпонка призматическая (сталь) |
| 5 | 7 | 2622134ЛМ | Роликовый подшипник |
| 6 | 2 | 313933-П | Заглушка шатунной шейки |
| 7 | 13 | 240-1005373-А | Кольцо пружинное упорное подшипника (сталь) |
| 8 | 1 | 240-1005589-Б | Кольцо упорное коленчатого вала (сталь) |
| 9 | 1 | 240-1005585 | Втулка уплотнения масляного канала корпуса упорного подшипника (сталь) |
| 10 | 1 | 240-1005586 | Кольцо уплотнительное масляного канала (резина) |
| 11 | 1 | 240-1005610 | Пружина распорная уплотнительных колец (сталь) |
| 12 | 1 | 262519-П2 | Пробка К 1/2 (чугун) |
| 13 | 1 | 240-1005584-В | Крышка корпуса упорного подшипника передняя (сталь) |
| 14 | 2 | 240-1005592 | Кольцо упорное промежуточное (бронза) |
| 15 | 2 | 240-1005600 | Кольцо уплотнительное упорного подшипника (бронза) |
| 16 | 9 | 200315-П29 | Болт М10*40 (сталь) |
| 17 | 9 | 312554-П2 | Шайба стопорная (сталь) |
| 18 | 8 | 240-1005537 | Болт крепления полумуфты отбора мощности (сталь) |
| 19 | 4 | 240-1005078 | Пластина замковая (сталь) |
| 20 | 1 | 240-1005008-Г4 | Вал коленчатый в сб. |
| 1 | 240-1005020-Г3 | Вал коленчатый (сталь) |
| 21 | 1 | 240-1005611 | Штифт упорного кольца (сталь) |
| 22 | 5 | 201466-П2 | Болт М8*45 крепления крышек (сталь) |
| 23 | 5 | 252155-П2 | шайба пружинная (сталь) |
| 24 | 1 | 240-1005583-Б | Крышка корпуса упорного подшипника задняя (сталь) |
| 25 | 1 | 240-1005580-В | Корпус упорного подшипника (алюминевый сплав) |
| 26 | 1 | 240-1005532 | Полумуфта отбора мощности в сб. |
| 27 | 1 | 240-1005070-Б | Гаситель крутильных колебаний коленчатого вала |
| 28 | 1 | 240-1000104-Б2 | Вкладыши шатунных подшипников 88 мм., комплект (сталь-бронза) |
| 28 | 1 | 240-1000104-Б2-Р1 | Вкладыши шатунных подшипников (-0,25 мм.), комплект, (сталь-бронза) |
| 28 | 1 | 240-1000104-Б2-Р2 | Вкладыши шатунных подшипников (-0,50 мм.), комплект, (сталь-бронза) |
| 28 | 1 | 240-1000104-Б2-Р3 | Вкладыши шатунных подшипников (-0,75 мм.), комплект, (сталь-бронза) |
| 28 | 1 | 240-1000104-Б2-Р4 | Вкладыши шатунных подшипников (-1 мм.), комплект, (сталь-бронза) |
| 28 | 1 | 240-1000104-Б2-Р5 | Вкладыши шатунных подшипников (-1,25 мм.), комплект, (сталь-бронза) |
| 28 | 1 | 240-1000104-Б2-Р6 | Вкладыши шатунных подшипников (-1,50 мм.), комплект, (сталь-бронза) |
| 29 | 8 | 240-1005596-Б | Заглушка масляного канала (сталь) |
| 30 | 8 | 240-1005582-Б | Кольцо уплотнительное (резина) |
| 31 | 8 | 240-1005576 | Кольцо уплотнительное заглушка (резина) |
| 32 | 8 | 240-1005089-А | Кольцо упорное (сталь) |
| 33 | 8 | 240-1005086-Б2 | Заглушка шатунной шейи (сталь) |
| № | Количество | Номер по каталогу | Наименование |
|---|
| 1 | 1 | 240-1007245 | Втулка оси токателя средняя (чугун) |
| 2 | 24 | 236-1007180 | Толкатель в сб. |
| 3 | 24 | 240-1007176-А | Штанга толкателя |
| 4 | 24 | 236-1007148-Б | Винт регулировочный (сталь) |
| 5 | 24 | 236-1007144-В | Коромысло клапана с втулкой в сб. |
| 6 | 24 | 311516-П2 | Гайка (сталь) |
| 7 | 12 | 240-1007102-Б | Ось коромысел (сталь) |
| 8 | 12 | 250515-П2 | Гайка (сталь) |
| 9 | 24 | 236-1007118-В | Втулка коромысла клапана (бронза) |
| 10 | 48 | 236-1007028-А | Сухарь клапана (сталь) |
| 11 | 24 | 236-1007026-Б | Втулка тарелки пружины клапана (сталь) |
| 12 | 24 | 236-1007024-В | Тарелка пружины клапана (сталь) |
| 13 | 24 | 236-1007103-А | Кольцо упорное (сталь) |
| 14 | 24 | 312392-П2 | Шайба упорная (сталь) |
| 15 | 12 | 312313-П2 | Шайба (сталь) |
| 16 | 12 | 240-1007106-В | Стойка оси коромысел в сб. |
| 17 | 24 | 236-1007020 | Пружина клапана наружная (сталь) |
| 18 | 12 | 236-1007015-В4 | Клапан выпускной (сталь) |
| 19 | 24 | 236-1007021 | Пружина клапана внутренняя (сталь) |
| 20 | 12 | 236-1007010-В | Клапан впускной (сталь) |
| 21 | 24 | 236-1007025-Б | Шайба пружин клапана (сталь) |
| 22 | 2 | 240-1007247 | Втулка оси толкателей крайняя (чугун) |
| 23 | 2 | 240-1007236 | Ось толкателей крайняя в сб. |
| 24 | 48 | 236-1007186 | Втулка толкателя (бронза) |
| 24 | 201-1007190 | Ролик толкателя (сталь) |
| 25 | 4 | 240-1007244 | Втулка оси толкателей (чугун) |
| 26 | 1 | 240-1007242 | Ось толкателя средняя (сталь) |
| № | Количество | Номер по каталогу | Наименование |
|---|
| 1 | 1 | 240Б-1011400-А | Труба всасывающая (сталь) |
| 2 | 6 | 236-1011358-А | Прокладка (паронит) |
| 3 | 1 | 204А-1011318-Б | Крючок крепления сетки (сталь) |
| 4 | 2 | 206513-П2 | Болт М8*1*12 (сталь) |
| 5 | 2 | 252005-П2 | Шайба (сталь) |
| 6 | 1 | 204А-1011310-В | Сетка заборника (сталь) |
| 7 | 1 | 204Б-1011300 | Чашка заборника (сталь) |
| 8 | 1 | 200270-П2 | Болт М8*55 (сталь) |
| 9 | 1 | 201460-П2 | Болт М8*30 (сталь) |
| 10 | 16 | 252135-П2 | шайба пружинная (сталь) |
| 11 | 1 | 240-1011406-Б | Труба отводящая в сб. (сталь) |
| 12 | 8 | 201458-П29 | Болт М8*25 (сталь) |
| 13 | 1 | 236-1011296 | Прокладка (паронит) |
| 14 | 1 | 240-1011018-А | Корпус основной секции (чугун) |
| 15 | 2 | 240-1011380 | Прокладка регулировочная (сталь) |
| 16 | 1 | 240-1011014-Б | Насос масляный в сб. |
| 17 | 6 | 252136-П2 | шайба пружинная (сталь) |
| 18 | 2 | 310220-П2 | Болт М10*105 (сталь) |
| 19 | 1 | 240-1011230 | Шестерня привода масляного насоса (сталь) |
| 20 | 4 | 200327-П2 | Болт М10*90 (сталь) |
| 21 | 1 | 312571-П2 | Шайба замковая (сталь) |
| 22 | 1 | 236-1011048-Б | Клапан редукционный (сталь) |
| 23 | 1 | 240-1011351 | Труба отводящая в сб. (сталь) |
| 24 | 1 | 236-1011058-Б | Пружина клапана (сталь) |
| 25 | 2 | 240-1011037 | Втулка установочная (сталь) |
| 26 | 1 | 240-1011025 | Ось ведомых шестерен (сталь) |
| 27 | 1 | 240Б-1011040 | Шестерня основной секции ведущая (сталь) |
| 28 | 1 | 240-1011030 | Шестерня основной секции ведомая (сталь) |
| 29 | 1 | 240-1011049 | Проставка (сталь) |
| 30 | 1 | 314123-П2 | Шпонка призматическая (сталь) |
| 31 | 1 | 314031-П2 | Шпонка сегментная (сталь) |
| 32 | 1 | 236-1011368-Б | Пружина предохранительного клапана (сталь) |
| 32 | 1 | 240Б-1011368 | Пружина предохранительного клапана (сталь) |
| 33 | 1 | 240Б-1011363 | Клапан предохранительный радиаторной секции |
| 34 | 1 | 312559-П2 | Шайба замковая (сталь) |
| 35 | 2 | 201457-П29 | Болт М8*22 (сталь) |
| 36 | 1 | 240-1011420 | Трубка всасывающая в сб. |
| 37 | 2 | 201464-П2 | Болт М8*40 (сталь) |
| 38 | 1 | 240Б-1011100 | Шестерня радиаторной секции ведущая (сталь) |
| 39 | 1 | 240-1011110 | Шестерня радиаторной секции ведомая (сталь) |
| 40 | 1 | 240-1011019-А | Корпус радиаторной секции (чугун) |
| 41 | 1 | 240-1011085 | Кольцо (сталь) |
| 42 | 2 | 250975-П2 | Гайка (сталь) |
| 43 | 1 | 235-1011322 | Скоба (сталь) |
| 44 | 2 | 258013-П29 | Шплинт (сталь) |
| 45 | 2 | 310248-П2 | Болт М*1*18 (сталь) |
| 46 | 1 | 240Б-1011334 | Кронштейн (сталь) |
| 47 | 2 | 201456-П2 | Болт М8*20 (сталь) |
| 4 | 240-1011034 | Втулка корпуса (бронза) |
| № | Количество | Номер по каталогу | Наименование |
|---|
| 1 | 1 | 240-1017010-Б2 | Масляный фильтр в сб. |
| 2 | 3 | 201499-П29 | Болт М10*30 (сталь) |
| 3 | 4 | 252136-П2 | шайба пружинная (сталь) |
| 4 | 1 | 240-1017100 | Прокладка (паронит) |
| 5 | 1 | 240-1017020-Б2 | Корпус фильтра (чугун) |
| 10 | 2 | 240-1017076-А | Колпак со стржнем в сб. (сталь) |
| 11 | 2 | 240-1017048-Б | Пружина фильтра (сталь) |
| 12 | 4 | 312607-П2 | Шайба (сталь) |
| 13 | 2 | 238НБ-1017045-Б2 | Чашка уплотнительная |
| 14 | 2 | 240-1017040-А3 | Элемент фильтрующий |
| 4 | 240-1017122-В | Прокладка элемента (резина) |
| 15 | 2 | 240-1017078-А | Колпак с втулкой в сб. |
| 16 | 2 | 201-1017112 | Прокладка стержня (медь) |
| 17 | 2 | 240-1017031-А | Стержень фильтра (сталь) |
| 18 | 2 | 238НБ-1017071 | Кольцо запорное стержня (сталь) |
| 19 | 2 | 201-1012083 | Прокладка колпака (резина) |
| 20 | 1 | 240-1017286 | Корпус сигнализатора (латунь) |
| 21 | 1 | 240-1017292 | Шток сигнализатора (латунь) |
| 22 | 1 | 240-1017291 | Пружина сигнализатора (сталь) |
| 23 | 2 | 240-1017127-А2 | Втулка корпуса фильтра |
| 24 | 2 | 240-1017122-Б | Прокладка корпуса фильтра (резина) |
| 25 | 1 | 206Д-1011055-А | Плунжер перепускного клапана (сталь) |
| 26 | 1 | 236-1012058 | Пружина перепускного клапана (сталь) |
| 27 | 1 | 206Д-1011066 | Прокладка пробки перепускного клапана (алюминий) |
| 28 | 1 | 312347-П29 | Шайба клапана (сталь) |
| 29 | 1 | 240-1017293-Б | Пробка перепускного клапана в сб. (сталь) |
| 30 | 1 | 220048-П29 | Винт (сталь) |
| 36 | 1 | 316191-П29 | Пробка сливного отверстия (сталь) |
| 37 | 1 | 312326-П34 | Шайба (медь) |
| 38 | 1 | 201501-П29 | Болт М10*40 (сталь) |
| № | Количество | Номер по каталогу | Наименование |
|---|
| 1 | 236-1028010 | Фильтр центробежной очистки масла в сб. |
| 1 | 1 | 240-1028102 | Прокладка (паронит) |
| 2 | 1 | 240-1028101 | Кронштейн крепления фильтра (чугун) |
| 3 | 2 | 201544-П29 | Болт М12*40 (сталь) |
| 4 | 3 | 252137-П2 | Шайба пружинная (сталь) |
| 5 | 1 | 200377-П2 | Болт М12*90 (сталь) |
| 6 | 2 | | Кольцо 042-018-36-2-1 (резина) |
| 7 | 3 | 312326-П34 | Шайба (медь) |
| 8 | 2 | 310260-П29 | Болт крепления трубы (сталь) |
| 9 | 1 | 236-1028122 | Прокладка (паронит) |
| 10 | 1 | 236-1028224 | Кольцо стопорное (сталь) |
| 11 | 1 | 8103 | Ось ротора (сталь) |
| 12 | 1 | 236-1028031 | Ось ротора (сталь) |
| 13 | 1 | 312103-П29 | Гайка крепления колпака (сталь) |
| 14 | 1 | 312310-П34 | Шайба (медь) |
| 15 | 1 | 236-1028250 | Колпак фильтра (алюминевый сплав) |
| 16 | 1 | 236-1028162 | Прокладка колпака (паронит) |
| 17 | 1 | 250615-П2 | Гайка (сталь) |
| 18 | 1 | 312672-П | Шайба упорная (сталь) |
| 19 | 1 | 236-1028020 | Корпус фильтра (алюминевый сплав) |
| 20 | 1 | 236-1028180 | Ротор в сб. |
| 21 | 1 | 311808-П2 | Гайка крепления колпака ротора (сталь) |
| 22 | 1 | 312497-П2 | Шайба (сталь) |
| 23 | 1 | 326-1028242 | Колпак ротора (алюминевый сплав) |
| 24 | 1 | 236-1028246 | Кольцо уплотнительное (резина) |
| 25 | 1 | 236-1028160 | Отражатель (сталь) |
| 26 | 1 | 236-1028185 | Корпус ротора |
| 2 | 236-1028196 | Втулка корпуса ротора (бронза) |
| 27 | 2 | 236-1028238 | Жиклер ротора (сталь) |
| 28 | 3 | 201499-П29 | Болт М10*30 (сталь) |
| 29 | 3 | 252136-П2 | шайба пружинная (сталь) |
| 30 | 1 | 240-1028094 | Труба сливная (сталь) |
| 31 | 1 | 240-1028108-А | Труба подвода масла к фильтру |
| 32 | 1 | 201458-П29 | Болт М8*25 (сталь) |
| 33 | 1 | 252135-П2 | шайба пружинная (сталь) |
| 34 | 1 | 252005-П29 | Шайба (сталь) |
| 35 | 4 | 238Н-1017152 | Скоба крепления трубы |
| № | Количество | Номер по каталогу | Наименование |
|---|
| 1 | 2 | 236-1029240 | Манжета (резина) |
| 1 | 240-1029170 | Корпус привода топливного насоса с манжетой в сб. |
| 2 | 1 | 240-1029172 | Корпус привода топливного насоса (чугун) |
| 3 | 1 | | Кольцо 105-110-30-2-1 (резина) |
| 4 | 1 | 6-205К | Шарикоподшипник электродвигателя |
| 5 | 1 | 236-1029154-Б2 | Вал привода топливного насоса (сталь) |
| 6 | 2 | 305 | Шарикоподшипник |
| 7 | 1 | 236-1308107 | Фланец упорный (сталь) |
| 8 | 1 | 240-1029122 | Шестерня привода топливного насоса (сталь) |
| 9 | 1 | 312510-П2 | Шайба стопорная (сталь) |
| 10 | 1 | 250661-П2 | Гайка (сталь) |
| 11 | 3 | 240-1029346 | Болт крепления цапфы (сталь) |
| 12 | 1 | 240-1029347 | Шайба упорная (сталь) |
| 13 | 1 | 240-1029078 | Кольцо пружинное упорное (сталь) |
| 14 | 1 | 97814У | Роликоподшипник конический |
| 1 | 240-1029100 | Шестерня промежуточная привода водяного насоса в сб. |
| 15 | 1 | 240-1029104-А | Шестерня промежуточная привода водяного насоса (сталь) |
| 16 | 3 | 201456-П29 | Болт крепления упорного фланца М8*20 (сталь) |
| 17 | 3 | 312532-П29 | Шайба стопорная (сталь) |
| 1 | 240-1029070 | Шестерня промежуточная привода масляного насоса в сб. |
| 18 | 1 | 240-1029074-А | Шестерня промежуточная привода масляного насоса (сталь) |
| 19 | 3 | 314042-П2 | Шпонка сегментная (сталь) |
| 20 | 1 | 240-1029084 | Цапфа промежуточной шестрени (сталь0 |
| 21 | 6 | 252136-П2 | Шайба пружинная (сталь) |
| 22 | 4 | 201497-П29 | Болт М10*25 (сталь) |
| 23 | 1 | 310222-П2 | Болт стяжной М12-1,25*82 (сталь) |
| 24 | 2 | 250513-П29 | Гайка (сталь) |
| 1 | 240-1029221 | Корпус привода генератора с шестерней в сб. |
| 36 | 1 | 240Б-1029248-А | Заглушка (алюминевый сплав) |
| 40 | 2 | 250615-П2 | Гайка (сталь) |
| 41 | 1 | 240-1029178 | Прокладка (паронит) |
| № | Количество | Номер по каталогу | Наименование |
|---|
| 1 | 2 | 310260-П2 | Болт крепления топливной трубки (сталь) |
| 2 | 9 | 312326-П34 | Шайба (медь) |
| 3 | 13 | 240-1104459 | Скоба (сталь) |
| 4 | 3 | 240-1104442 | Прокладка (резина) |
| 5 | 1 | 240-1104450 | Трубка топливная отводящая топливного насоса |
| 6 | 5 | 310096-П2 | Болт крепления топливной трубки (сталь) |
| 7 | 1 | 240-1104436 | Трубка топливная отводящая фильтра грубой очистки |
| 8 | 1 | 240-1104422-А | Трубка топливная отводящая топливного насоса |
| 9 | 1 | 240-1104410-А | Трубка топливная отводящая фильтра грубой очистки |
| 10 | 13 | 240-1104458 | Скоба (сталь) |
| 11 | 13 | 252134-П2 | шайба пружинная (сталь) |
| 12 | 13 | 201422-П29 | Болт М6*25 (сталь) |
| 13 | 1 | 240-1104433 | Болт крепления топливной трубки (сталь) |
| 14 | 1 | 310225-П29 | Болт крепления топливной трубки (сталь) |
| 15 | 12 | 240-1104308-Г | Трубка топливная высокого давления (сталь) |
| 16 | 4 | 240-1104440-Б | Колодка крепления топливной трубки (алюминиевый сплав) |
| 17 | 27 | 252135-П2 | шайба пружинная (сталь) |
| 18 | 2 | 201460-П29 | Болт М8*30 (сталь) |
| 19 | 2 | 240-1104336-Б | Втулка (резина) |
| 20 | 1 | 236-1111614 | Трубка отвода топлива от плунжерных пар |
| 21 | 32 | 312482-П34 | Шайба (медь) |
| 22 | 1 | 240Н-1104384-А | Трубка топливная отводящая фильтра тонкой очистки |
| 23 | 1 | 240-1104346-А | Трубка топливная отводящая |
| 24 | 2 | 315491-П29 | Кляммер (сталь) |
| 25 | 10 | 240-1104350 | Прокладка (резина) |
| 26 | 18 | 310122-П2 | Болт специальный (сталь) |
| 27 | 12 | 201420-П29 | Болт М6*20 (сталь) |
| 28 | 12 | 252004-П29 | Шайба (сталь) |
| 29 | 12 | 240-1104358 | Колодка (сталь) |
| 30 | 12 | 240-1104300-Б | Трубка топливная высокого давления форсунки |
| 31 | 12 | 240-1104368 | Прокладка (паронит) |
| 32 | 12 | 240-1104369-Б | Переходник |
| 33 | 12 | 240-1104352 | Кронштейн (сталь) |
| 34 | 12 | 252007-П29 | Шайба (сталь) |
| 35 | 24 | 201456-П29 | Болт М8*20 (сталь) |
| 36 | 2 | 236-1104442-Б | Прокладка (резина) |
| 37 | 2 | 240-1104390-А2 | Трубка топливная отводящая от головок цилиндра |
| 38 | 4 | 240-1104370 | Трубка топливная дренажная форсунки |
| 39 | 1 | 201454-П29 | Болт М8*16 (сталь) |
| 40 | 1 | 315485-П29 | Кляммер (сталь) |
| 41 | 1 | 240-1104426 | Трубка топливная подводящая топливного насоса высокого давления |
| № | Количество | Номер по каталогу | Наименование |
|---|
| 1 | 1 | 60.1110129 | Крышка регулятора (алюминиевый сплав) |
| 2 | 1 | 236-1110154-А | Прокладка крышки (паронит) |
| 3 | 1 | 312700-П15 | Шайба (сталь) |
| 4 | 1 | 236-1110080 | Рычаг двуплечий (сталь) |
| 5 | 3 | 250508-П29 | Гайка (сталь) |
| 1 | 240Б-1110404 | Рычаг регулятора в сб. |
| 6 | 1 | 238НБ-1110406-А2 | Рычаг регулятора (сталь) |
| 7 | 1 | 852350-П15 | Винт регулировочный (сталь) |
| 8 | 1 | 240Б-1110412 | Корректор (сталь |
| 9 | 1 | 240-1110462 | Пружина регулятора (сталь) |
| 10 | 1 | 852005-П15 | Болт регулировочный (сталь) |
| 11 | 1 | 236-1110466-А | Рычаг пружины (сталь) |
| 12 | 1 | 236-1110443-Б | Рычаг рейки (сталь) |
| 13 | 2 | 201418-П29 | Болт крепления рычага М6*16 (сталь) |
| 14 | 12 | 252154-П29 | Шайба пружинная (сталь) |
| 14 | 1 | 252134-П29 | Шайба пружинная (сталь) |
| 15 | 1 | 236-1110448 | Пружина рычага рейки (сталь) |
| 16 | 3 | 258012-П15 | Шплинт (сталь) |
| 17 | 1 | 236-1110454 | Тяга рейки с планкой в сб. (сталь) |
| 18 | 27 | 236-1110064 | Шарик (сталь) |
| 1 | 236-1110060-А2 | Муфта грузов в сб. |
| 19 | 1 | 60.1110062 | Муфта грузов (сталь) |
| 20 | 1 | 236-1110067 | Кольцо пружинное (сталь) |
| 21 | 1 | 8102 | Упорный шарикоподшипник муфты нрузов |
| 22 | 1 | 236-1110065-Б | Пята упорная (сталь) |
| 24 | 1 | 240Б-1110414-Б | Пружина корректора (сталь) |
| 25 | 1 | 236-1110433 | Серьга регулятора (сталь) |
| 26 | 4 | 312370-П15 | Шайба (сталь) |
| 30 | 1 | 240Б-1110416 | Корпус пружины корректора (сталь) |
| 31 | 1 | 311512-П15 | Контргайка (сталь) |
| 33 | 12 | 250511-П15 | Гайка (сталь) |
| 34 | 1 | 242519-П15 | Винт регулировочный (сталь) |
| 35 | 1 | 312680-П15 | Шайба упорная (сталь) |
| 36 | 1 | 240Б-1110418 | Гайка корректора (сталь) |
| 37 | 1 | 852357-П29 | Винт регулировочный (сталь) |
| 38 | 1 | 310612-П15 | Винт крепления крышки регулятора (сталь) |
| 39 | 2 | 236-1110479 | Кольцо уплотнительное втулки (резина) |
| 40 | 1 | 236-1110476-Б | Втулка вала рычага пружины (сталь) |
| 41 | 1 | 313955-П15 | Заглушка (сталь) |
| 42 | 1 | 236-1110134-Б | Ввертыш оси кулисы (сталь) |
| 43 | 1 | 236-1110394 | Кольцо оси кулисы уплотнительное (резина) |
| 44 | 1 | 236-1110262 | Шайба скобы кулисы (сталь) |
| 45 | 1 | 201416-П29 | Болт М6*12 (сталь) |
| 46 | 1 | 46-202 | Шарикоподшипник валика державки грузов |
| 47 | 1 | 236-1110051-В | Валик державки грузов (сталь) |
| 48 | 1 | 310139-П15 | Болт (сталь) |
| 49 | 3 | 312529-П15 | Шайба стопорная (сталь) |
| 50 | 2 | 236-1110558-В | Стакан подшипников валика державки (сталь) |
| 51 | 1 | 236-1110042 | Стопор пружинный (сталь) |
| 52 | 3 | 311200-П29 | Винт крепления корпуса регулятора (сталь) |
| 53 | 1 | 317849-П15 | Палец (сталь) |
| 54 | 1 | 236-1110066 | Ось упорной пяты (сталь) |
| 1 | 236-1110020-Е | Корпус регулятора в сб. |
| 55 | 1 | 236-1110022-Д | Корпус регулятора (алюминиевый сплав) |
| 56 | 1 | 260003-П15 | Палец пружины рычага рейки (Сталь) |
| 57 | 1 | 236-1111196 | Кольцо уплотнительное (резина) |
| 58 | 1 | 236-1111032 | Ввертыш для подсоединения трубки отвода масла (Сталь) |
| 59 | 2 | 312630-П | Шайба (Медь) |
| 60 | 2 | 258639-П15 | Штифт(Сталь) |
| 61 | 1 | 240Б-1110151 | Рычаг управления |
| 62 | 1 | 312347-П15 | Шайба(Сталь) |
| 63 | 1 | 236-1110482 | Кольцо втулки вала уплотнительное(Резина) |
| 64 | 1 | 236-1110518-Б | Втулка ведущей шестерни (Сталь) |
| 65 | 1 | 200 | Шарикоподшипник валика державки грузов |
| 66 | 2 | 310140-П15 | Болт М8*30 (сталь) |
| 67 | 1 | 236-1110516-Б2 | Шестерня регулятора ведущая(Сталь) |
| 68 | 1 | 236-1110517-Б2 | Сухарь шестерни(Резина) |
| 69 | 1 | 236-1110521 | Фланец втулки шестерни (Сталь) |
| 70 | 1 | 312556-П15 | Шаййба стопорная(Сталь) |
| 71 | 1 | 250634-П15 | Гайка(Сталь) |
| 72 | 2 | 236-1110049 | Ось грузов регулятора (Сталь) |
| 73 | 2 | 236-1110045 | Груз регулятора в сб |
| 1 | 236-1110040-А2 | Державка грузов со стаканом в сборе |
| 74 | 1 | 236-1110046-Б | Державка грузов(Сталь) |
| 75 | 2 | 236-1110532 | Ролик груза регулятора (Сталь) |
| 76 | 1 | 236-1110398 | Крышка возвратной пружины (Сталь) |
| 77 | 1 | 236-1110396 | Пружина возвратная(Сталь) |
| 78 | 5 | 222539-П15 | Винт крепления крышки регулятора (Сталь) |
| 79 | 1 | 236-1110200 | Винт регулировочный(Сталь) |
| 1 | 805.1110497-01 | Крышка смотрового люка с буферной пружиной(Алюминиевый сплав) |
| 80 | 1 | 805.1110498 | Крышка смотрового люка (Алюминиевый сплав) |
| 1 | 60.1110130 | Кулиса в сборе |
| 81 | 1 | 236-1110136-Б | Ось кулисы(Сталь) |
| 82 | 1 | 60.1110132 | Кулиса(Сталь) |
| 83 | 1 | 60.1110220 | Ползун кулисы(Сталь) |
| 84 | 1 | 236-1110374-Б | Пружина фиксатора(Сталь) |
| 85 | 1 | 236-1110372-Б | Фиксатор кулисы (Сталь) |
| 86 | 1 | 60.1110380 | Скоба кулисы в сб |
| 87 | 1 | 310611-П15 | Винт крепления крышки смотрового люка(Сталь) |
| 88 | 4 | 236-1110500 | Винт крепления крышки смотрового люка(Сталь) |
| 89 | 1 | 60.1110492 | Корпус буферной пружины(Сталь) |
| 90 | 1 | 311511-П15 | Контргайка корпуса буферной пружины (Сталь) |
| 91 | 1 | 236-1110490 | Пружина буферная(Сталь) |
| 93 | 1 | 852003-П15 | Болт регулировочный(Сталь) |
| 94 | 1 | 236-1110392 | Ввертыш оси скобы(Сталь) |
| 95 | 1 | 312353-П | Шайба(Фибра) |
| 96 | 1 | 236-1110390 | Ось скобы (Сталь) |
| 97 | 1 | 236-1110499-А3 | Прокладка крышки(Паронит) |
| 98 | 1 | 236-1110467 | Вал рычага пружины (Сталь) |
| 99 | 1 | 236-1110471 | Кольцо пружинное упорное (Сталь) |
| 100 | 1 | 314003-П | Шпонка сегментная(Сталь) |
| 102 | 1 | 236-1110089 | Пружина компенсационная (Сталь) |
| 103 | 1 | 236-1110088 | Ось рычагов(Сталь) |
| 104 | 2 | 312446-П | Шайба(Фибра) |
| 105 | 2 | 310608-П15 | Винт-заглушка(Сталь) |
| № | Количество | Номер по каталогу | Наименование |
|---|
| 1 | 902.1111008-20 | Топливный насос высокого давления в сб |
| 1 | 90.1111021-20 | Корпус топливного насоса в сб |
| 1 | 1 | 90.1111022-20 | Корпус насоса(Алюминиевый сплав) |
| 2 | 2 | 310704-П29 | Винт(Сталь) |
| 3 | 4 | 312446-П | Шайба(Фибра) |
| 4 | 1 | 240-1111226 | Прокладка крышки(Паронит) |
| 5 | 1 | 90.1111222 | Крышка корпуса(Алюминиевый сплав) |
| 6 | 2 | 240-1106285 | Прокладка заглушки и фланца (Паронит) |
| 7 | 1 | 240-1111024 | Фланец слива масла (Цинковый сплав) |
| 8 | 12 | 252134-П29 | Шайба пружинная(сталь) |
| 9 | 6 | 201418-П29 | Болт крепления фланца и заглушки(Сталь) |
| 10 | 9 | 222529-П29 | Винт крепления крышки (сталь) |
| 11 | 12 | 236-1111122 | Винт установочный втулки плунжера (Сталь) |
| 12 | 2 | 310600-П29 | Винт(Сталь) |
| 13 | 6 | 201426-П29 | Болт стяжной сухаря(Сталь) |
| 14 | 12 | 60.1111120 | Сухарь штуцера(Сталь) |
| 15 | 12 | 60.1111118-20 | Штуцер топливного насоса(Сталь) |
| 16 | 12 | 60.1111113-10 | Упор клапана(Сталь) |
| 17 | 11 | 252154-П29 | Шайба пружинная(сталь) |
| 18 | 12 | 33.1111108 | Пружина нагнетательного клапана(Сталь) |
| 19 | 12 | 236-111186 | Прокладка нагнетательного клапана(Текстолит) |
| 20 | 12 | 236М-1111083-А | Кольцо уплотнительное втулки плунжера(Резина) |
| 21 | 6 | 250508-П29 | Гайка болта сухаря(Сталь) |
| 22 | 12 | 60.1111074-30 | Пара плунжерная |
| 23 | 12 | 901.1111102 | Клапан нагнетательный в сб |
| 24 | 2 | 852882-П15 | Пробка выпуска воздуха (Сталь) |
| 25 | 2 | 236-1111036 | Ввертыш(Сталь) |
| 26 | 2 | 312449-П | Шайба(Фибра) |
| 27 | 1 | 240-1111258 | Заглушка(Сталь) |
| 28 | 1 | 901.1111026-10 | Рейка(Сталь) |
| 29 | 3 | 312630-П | Шайба(Медь) |
| 30 | 2 | 60.1111169-01 | Экран(Сталь) |
| 31 | 3 | 236-1111050 | Пробка корпуса |
| 32 | 1 | 33.1111282 | Клапан перепускнойв сб |
| 33 | 1 | 33.1111285 | Корпус клапана(Сталь) |
| 34 | 1 | 33.1111325 | Шарик Б 6,35мм(Сталь) |
| 35 | 1 | 33.1111290 | Направляющая клапана(Сталь) |
| 36 | 1 | 33.1111289 | Пружина клапана(Сталь) |
| 37 | 3 | 870617-П | Прокладка регулировочная(Сталь) |
| 38 | 1 | 33.1111300 | Пробка клапана |
| 1 | 238НБ-1111238 | Колпачок рейки топливного насоса (сталь) |
| 46 | 2 | 236-1111042-А | Втулка рейки топливного насоса |
| 47 | 1 | 236-1111186-А3 | Манжета крышки подшипника |
| 48 | 4 | 311200-П29 | Винт крепления крышки |
| 49 | 1 | 60.1111182-10 | Крышка подшипника (алюминиевый сплав) |
| 50 | 3 | 236-1111194 | Прокладка крышки (сталь) |
| 51 | 9 | 236-1111193 | Прокладка крышки (сталь) |
| 52 | 1 | 236-1111196 | Кольцо уплотнительное (резина) |
| 53 | 1 | 7204А | Подшипник роликовый радиально-упорный |
| 54 | 2 | 312439-П15 | Шайба (сталь) |
| 55 | 1 | 90.1111280 | Указатель начала подачи топлива (сталь) |
| 56 | 12 | 310607-П15 | Винт (сталь) |
| 57 | 12 | 236-1111060-Б | Венец зубчатый с втулкой в сб. |
| 12 | 236-1111062 | Венец зубчатый (сталь) |
| 12 | 236-1111064-Б | Втулка зубчатого венца (сталь) |
| 58 | 12 | 236-1111150-Б | Тарелка пружины толкателя верхняя (сталь) |
| 59 | 1 | 852800-П | Шпонка (сталь) |
| 67 | 12 | 236-1111148-Б | Пружина толкателя (сталь) |
| 68 | 12 | 236-1111151-Б | Тарелка пружины толкателя нижняя (сталь) |
| 69 | 12 | 60.1111136-02 | Толкатель плунжера |
| 70 | 5 | 236-1111177-Б3 | Опора кулачкового вала (алюминиевый сплав) |
| 71 | 10 | - | Кольцо 005-008-19-2-2 (резина) |
| 72 | 10 | 852011-П29 | Болт (сталь) |
| 73 | 5 | 60.1111163 | Кольцо пружинное (Сталь) |
| 1 | 90.1111170-10 | Вал кулачковый в сб. |
| 74 | 1 | 90.1111173-30 | Вал кулачковый (сталь) |
| 75 | 1 | 236-1111032 | Ввертыш корпуса (сталь) |
| 76 | 2 | 312445-П | Шайба (фибра) |
| 77 | 2 | 236М-1111034-А | Ввертыш корпуса (сталь) |
| 78 | 1 | 314019-П | Шпонка (сталь) |
| 79 | 12 | 236-1111027 | Заглушка (сталь) |
| 80 | 1 | 7205А | Подшипник роликовый радиально-упорный |
| № | Количество | Номер по каталогу | Наименование |
|---|
| 1 | 4 | 240-1115048 | Рукав (резина) |
| 2 | 8 | 220088-П29 | Винт (сталь) |
| 3 | 8 | 288029-П29 | Хомутик стяжной (сталь) |
| 4 | 24 | 216259-П29 | Шпилька крепления коллекторов (сталь) |
| 8 | 200333-П29 | Болт М10*120 крепления коллекторов (сталь) для двигателей 240БМ2 с индивидуальными головками |
| 16 | 201499-П29 | Болт М10*130 крепления коллекторов (сталь) для двигателей 240БМ2 с индивидуальными головками |
| 5 | 8 | 251086-П29 | Гайка (сталь) |
| 6 | 12 | 240-1115026-Б | Прокладка впускного коллектора (паронит) |
| 7 | 1 | 240-1115020-Б | Коллектор впускной передний правый (алюминиевый сплав) |
| 8 | 2 | 201497-П29 | Болт М10*25 (сталь) |
| 9 | 2 | 312662-П29 | Шайба (сталь) для двигателей 240БМ2 с индивидуальными головками |
| 2 | 312300-П2 | Шайба (сталь) |
| 10 | 1 | 240Б-1115059 | Кронштейн патрубка (сталь) |
| 11 | 1 | 240Б-1115032-А | Патрубок впускных коллекторов соединительный (алюминиевый сплав) |
| 12 | 24 | 250513-П29 | Гайка (сталь) |
| 13 | 24 | 252136-П2 | Шайба (сталь) |
| 8 | 252006-П29 | Шайба плоская (сталь) |
| 14 | 1 | 240-1115024-Б | Коллектор впускной задний правый (алюминиевый сплав) |
| 15 | 1 | 240БМ-1115021 | Коллектор впускной передний (алюминиевый сплав) |
| 16 | 1 | 240БМ-1115025 | Коллектор впускной задний левый (алюминиевый сплав) |
| № | Количество | Номер по каталогу | Наименование |
|---|
| 1 | 1 | 240Б-1303178 | Коробка водяная правая (алюминиевый сплав) |
| 2 | 8 | 216-235-П29 | Шпилька (сталь) |
| 3 | 2 | 236-1306054-А | Прокладка (паронит) |
| 4 | 43 | 252135-П2 | Шайба пружинная (сталь) |
| 5 | 8 | 250511-П29 | Гайка (сталь) |
| 1 | 240БМ-1303100 | Труба водяная передняя левая в сб. |
| 1 | 240-БМ-1303101 | Труба водяная передняя правая в сб. |
| 6 | 1 | 240-1303104-Б | Труба водяная передняя правая (алюминиевый сплав) |
| 1 | 240-1203105-Б | Труба водяная передняя правая (алюминиевый сплав) |
| 7 | 4 | - | Кольцо уплотнительное 046-052-36-2-1 (резина) |
| 8 | 2 | 240-1303118-Б | Патрубок соединительный (сталь) |
| 9 | 2 | 201-1006045 | Кольцо запорное (сталь) |
| 1 | 240-1303108-Б | Труба водяная задняя правая в сб. |
| 1 | 240-1303110-Б | Труба водяная задняя левая в сб. |
| 10 | 1 | 240-1303112-Б | Труба водяная задняя правая (алюминиевый сплав) |
| 11 | 3 | 262507-П2 | Пробка (чугун) |
| 12 | 1 | 240-1303114-Б | Труба водяная задняя левая (алюминиевый сплав) |
| 13 | 12 | 240-1303268 | Прокладка (паронит) |
| 14 | 24 | 201466-П29 | Болт М8*45 (сталь) |
| 15 | 1 | 240Б-1303184 | Коробка водяная левая (алюминиевый сплав) |
| 16 | 1 | 240-1303105-Б | Труба водяная передняя левая (алюминиевый сплав) |
| 17 | 1 | 240-1002504-Б | Прокладка (паронит) |
| 18 | 1 | 240-1303166-Б | Патрубок подводящей трубы в сб |
| 19 | 8 | 240-1303016 | Фланец (сталь) |
| 20 | 8 | 240-1303018 | Кольцо уплотнительное (резина) |
| 21 | 2 | 240-1303012 | Муфта соединительная (алюминиевый сплав) |
| 22 | 1 | 240-1303152-Б | Труба подводящая (сталь) |
| 23 | 8 | 250510-П29 | Гайка (сталь) |
| 24 | 9 | 200274-П29 | Болт (сталь) |
| 25 | 2 | 201458-П29 | Болт (сталь) |
| № | Количество | Номер по каталогу | Наименование |
|---|
| 1 | 1 | 240-1307010-А | Насос водяной в сб. |
| 1 | 240-1307012 | Корпус водяного насоса с кольцом |
| 2 | 1 | 201497-П2 | Болт М10*25 (сталь) |
| 3 | 7 | 252136-П2 | Шайба пружинная (сталь) |
| 4 | 1 | 240-1029178 | Прокладка (паронит) |
| 5 | 2 | 200326-П29 | Болт М10*85 (сталь) |
| 6 | 2 | 250512-П29 | Гайка (сталь) |
| 7 | 1 | 240-1307029 | Комплект деталей для ремонта водяного насоса |
| 8 | 1 | 201-1307034-А | Пружина тоцового уплотнения (бронза) |
| 9 | 1 | 201-1307037 | Обойма манжеты торцового уплотнения малая (латунь) |
| 10 | 1 | 240-1307036 | Обойма манжеты торцового уплотнения большая (латунь) |
| 11 | 1 | 240-1307038 | Манжета торцового уплотнения водяного насоса (резина) |
| 12 | 1 | 240-1307035 | Кольцо упорное торцового уплотнения (сталь) |
| 13 | 1 | 240-1307017-В2 | Кольцо корпуса водяного насоса (графито-свинцовистая композиция) |
| 14 | 1 | 240-1307014-Б | Корпус водяного насоса в сб. |
| 15 | 6 | 216231-П29 | Шпилька крепления крышки корпуса (сталь) |
| 16 | 1 | 240-1307015-Б | Корпус водяного насоса (чугун) |
| 17 | 1 | 240-1307090 | Манжета |
| 18 | 1 | 240-1307108 | Втулка манжета водяного насоса (сталь) |
| 19 | 1 | 6-205К | Шарикоподшипник |
| 20 | 1 | 240-1307023-Г | Валик (сталь) |
| 21 | 1 | 314042-П2 | Шпонка (сталь) |
| 22 | 6 | 250511-П29 | Гайка (сталь) |
| 23 | 6 | 252135-П2 | Шайба пружинная (сталь) |
| 24 | 1 | 240-1307045 | Крышка корпуса (сталь) |
| 25 | 1 | 240-1307046 | Прокладка (паронит) |
| 26 | 1 | 312115-П | Гайка копачковая (латунь) |
| 27 | 1 | 312484-П | Шайба стопорная (латунь) |
| 28 | 1 | 240-1307032-В | Крыльчатка (бронза) |
| 29 | 1 | 240-1307086 | Прокладка (паронит) |
| 30 | 1 | 240-1307085-А | Патрубок (алюминиевый сплав) |
| 31 | 1 | 305 | Шарикоподшипник |
| 32 | 1 | 236-1308107 | Фланец упорный (сталь) |
| 33 | 3 | 312532-П15 | Шайба стопорная (сталь) |
| 34 | 3 | 201454-П29 | Болт (сталь) |
| 35 | 1 | 240-1029230 | Шестерня привода водяного насоса (сталь) |
| 36 | 1 | 312562-П2 | Шайба стопорная (сталь) |
| 37 | 1 | 250659-П29 | Гайка (сталь) |
| № | Количество | Номер по каталогу | Наименование |
|---|
| 1 | 1 | 240Б-1318025 | Колесо гидромуфты с валом в сб. |
| 1 | 240Б-1318020 | Колесо ведущее с валом в сб. |
| 2 | 2 | 209 | Шарикоподшипник ведущего вала |
| 3 | 1 | 240Б-1318030 | Вал ведущий (сталь) |
| 4 | 4 | 201458-П29 | Болт М8*25 Крепления ведущего колеса (сталь) |
| 5 | 4 | 252135-П2 | Шайба пружинная (сталь) |
| 6 | 1 | 240Б-1318032 | Колесо ведущее гидромуфты (алюминиевый сплав) |
| 7 | 1 | 240Б-1318040 | Вал ведомый (сталь) |
| 8 | 1 | 240Б-1318062 | Втулка уплотнительная (сталь) |
| 9 | 3 | 238НБ-1118107 | Кольцо уплотнительное (чугун) |
| 10 | 1 | 105 | Шарикоподшипник задний ведомого вала |
| 11 | 1 | 240Б-1318056 | Кольцо стопорное (сталь) |
| 1 | 240Б-1318044 | Колесо ведомое со ступицей в сб. |
| 12 | 1 | 240Б-1318050 | Ступица ведомого колеса (сталь) |
| 13 | 1 | 240Б-1318046 | Колесо ведомое (алюминиевый сплав) |
| 14 | 1 | 312562-П2 | Шайба замковая (сталь) |
| 15 | 1 | 240Б-1318054 | Кожух ведущего колеса (сталь) |
| 16 | 1 | 250659-П29 | Гайка (сталь) |
| 17 | 2 | 240Б-1318070 | Шайба стопорная (сталь) |
| 18 | 4 | 201457-П29 | Болт крепления колеса (сталь) |
| 19 | 8 | 252136-П2 | Шайба пружинная (сталь) |
| 20 | 1 | 250513-П29 | Шайба М10*1 (сталь) |
| 21 | 1 | 240Б-1318075 | Корпус подшипников (чугун) |
| 22 | 1 | 240Б-1318176 | Шкив привода гидромуфты, компрессора и генератора (чугун) |
| 23 | 1 | 6-205К | Шарикоподшипник передний ведомого вала |
| 24 | 1 | 240Б-1308652 | Ступица вентилятора (сталь) |
| 25 | 1 | 236-1308055 | Втулка сальника (сталь) |
| 26 | 1 | 210-1701230 | Манжета ведомого вала |
| 27 | 6 | 201460-П29 | Болт М8*30 крепления шкива (сталь) |
| 28 | 1 | 311819-П29 | Гайка крепления ступицы (сталь) |
| 29 | 1 | 312201-П29 | Шайба замковая (сталь) |
| 30 | 1 | 240Б-1318182 | Прокладка шкива (картон) |
| 31 | 1 | 240Б-1318178 | Ступица ведущего шкива (сталь) |
| 32 | 1 | 201-1005034-Б4 | Манжета ступицы |
| 33 | 4 | 201497-П29 | Болт М10*25 крепления крыльчатки (сталь) |
| 34 | 1 | 240Б-1308012 | Крыльчатка вентилятора |
| 35 | 4 | - | Ремень зубчатый привода вентилятора 14*13-1320 (резиноткань) |
| 1 | 240Б-1308006 | Комплект ремней (5 шт.) |
| 36 | 7 | 201501-П29 | Болт М10*35 крепления корпуса подшипников (сталь) |
| 37 | 4 | 200820П29 | Болт М14*75 крепления гидромуфты (сталь) |
| 38 | 4 | 252138-П2 | Шайба пружинная (сталь) |
| 39 | 1 | 240Б-1318010 | Гидромуфта привода вентилятора в сб. |
| 40 | 1 | 240Б-1318078 | Прокладка (паронит) |
| 41 | 1 | 240Б-1318036 | Втулка распорная (сталь) |
| 42 | 1 | 240Б-1318090 | Корпус-кронштейн гидромуфты (чугун) |
| 43 | 1 | 240Б-1318098 | Уплотнитель корпуса кронштейна гидромуфты (чугун) |
| 44 | 1 | 240Б-1318100 | Пружина уплотнителя (сталь) |
| 45 | 1 | 240Б-1318060 | Прокладка фланца (паронит) |
| 46 | 1 | 240Б-1318058 | Фланец торцового уплотнения ведомого вала (чугун) |
| 47 | 3 | 252154-П2 | Шайба (сталь) |
| 48 | 3 | 201420-П29 | Болт крепления фланца (сталь) |
| 49 | 2 | 201456-П29 | Болт крепления трубки (сталь) |
| 50 | 1 | 240-1002246 | Прокладка (паронит) |
| 51 | 1 | 240Б-1318142 | Трубка слива масла нижняя |
| 52 | 1 | 240Б-1318128 | Трубка слива масла верхняя (сталь) |
| 53 | 1 | 240Б-1318154 | Рукав соединительный (резина) |
| 54 | 2 | 251086-П29 | Гайка (сталь) |
| 55 | 2 | 220086-П29 | Винт хомута (сталь) |
| 56 | 2 | 288010-П29 | Хомут стяжной (сталь) |
| 57 | 1 | 240Б-1318136 | Прокладка (паронит) |
| 58 | 1 | 216259-П29 | Шпилька крепления корпуса подшипников (сталь) |
| № | Количество | Номер по каталогу | Наименование |
|---|

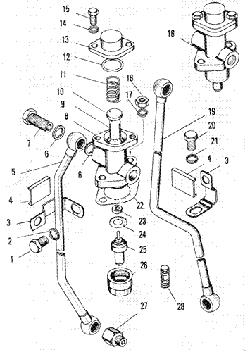

| 1 | 1 | 201534-П29 | Болт М12*16 (сталь) |
| 2 | 1 | 252007-П2 | Шайба (сталь) |
| 3 | 2 | 315493-П34 | Кляммер (сталь) |
| 4 | 2 | 240Б-1318124 | Прокладка трубки (резина) |
| 5 | 1 | 240БМ-1318110 | Трубка подводящая включателя гидромуфты в сб. |
| 6 | 8 | 312326-П34 | Шайба (медь) |
| 7 | 4 | 310096-П2 | Болт специальный М14*1,5*30 (сталь) |
| 8 | 1 | 240Б-1318214-А | Корпус включателя (чугун) |
| 9 | 1 | 240Б-1318225-В | Золотник включателя (сталь) |
| 10 | 1 | 240Б-1318228 | Шайба возвратной пружины (сталь) |
| 11 | 1 | 240Б-1318230-Б | Пружина возвратная золотника (сталь) |
| 12 | 1 | 236-1702216 | Кольцо уплотнительное (резина) |
| 13 | 1 | 240Б-1318234 | Крышка корпуса включателя (сталь) |
| 14 | 2 | 252154-П2 | Шайба пружинная (сталь) |
| 15 | 2 | 201418-П29 | Болт М6*16 (сталь) |
| 16 | 1 | 240Б-1318210-А2 | Включатель гидромуфты в сб. |
| 17 | 2 | 252135-П2 | Шайба пружинная (сталь) |
| 18 | 2 | 250511-П29 | Гайка (сталь) |
| 19 | 1 | 240БМ-1318120 | Трубка отводящая в сб. |
| 20 | 1 | 201493-П29 | Болт М10*16 (сталь) |
| 21 | 1 | 252006-П29 | Шайба (сталь) |
| 22 | 1 | 240Б-1318218 | Прокладка (паронит) |
| 23 | 1 | 240-1305036 | Кольцо уплотнительное термосилового датчика (резина) |
| 24 | 8 | 312472-П | Шайба регулировочная (медь) |
| 25 | 2 | ТС103-1306090-10 | Термосиловой датчик в сб. |
| 26 | 1 | 240Б-1318250-Б | Гайка крепления термосилового датчика (бронза) |
| 27 | 1 | 314684-П29 | Штуцер К1/4 (сталь) |
| 28 | 2 | 216235-П29 | Шпилька крепления включателя (сталь) |
ямз 240 Запчасти двигателя ЯМЗ 240 БМ2 сальники на ЯМЗ-240 ямз. указатель давления масла ямз-240 головкаа блока ЯМЗ 240 ямз 240 бм2 двигатель ямз 240. регулировка клапанов двигателя ямз 240 сапун насоса ЯМЗ-240 куплю топливный насос ямз-240. агрегаты к бм2 Зап.части ЯМЗ-240 ямз -240 запчасти головка блока цилиндров ямз-240\. запчасти гидромуфты ямз-240 Ямз240 запчасти ямз 240 гидромуфта ямз240 цена. головка блока двигателя ямз-240 ЯМЗ-240 количество масла в картер двигателя Подшипник 6-1180304КС9 дизель ямз-240 бм. двигатель ямз-240 блок двигателя ямз-240 двигатель д-240 вода в поддоне причины попадания 240-1029221. регулировка клапанов ямз 240 система охлаждения ямз-236 каталог ямз Д240 бм 2 неисправности вентилятора охлаждения двигателя ямз-240. ямз 240 бм 2-1 неисправности вентиляротора охлаждения ямз 240 роликовий подшипник ямз 240 бм. заглушки распредвала ямз 238 картинка двигателя ЯМЗ 240 гидромуфта распредвала двигателя qr20 ГенераторГ-287 Д ЯМЗ 240 БМ2 фото. МАСЛЯНЫЙ НАСОС ЯМЗ 240 подшипники для ЯМЗ 240 запчасти на гидромуфту ямз-240 Клапан включения гидромуфты ямз240. стакан форсунки ЯМЗ expodisel.ru Гидромуфта 240Б-1318010 240-1021044. БМ2
